שיפור במתקן ראוטר ליצירת גרז

[Yair Feldmann]

בהזדמנות קודמת (אפשר למצוא כאן):
http://community.walla.co.il/?w=/303/2714//273/ תחת הכותרת "מתקן ליצירת ה'נקבה'", תיארתי אביזר שבניתי לייצור ה"גרז" (mortise). האביזר היה בנוי על כך שהראוטר נע על שני המוטות שלו ימינה ושמאלה.

בעקבות סרט שראיתי באינטרנט, עשיתי לו התאמה שמתוארת בצילומים הבאים. היתרון הגדול: אני משתמש בו עם אותו בסיס פלאסטי שנכנס לתוך שולחן הראוטר, ואפשר לניידו בקלות משימוש לשימוש, בלי לפרק כלום. הרעיון: הבסיס הפלאסטי נוסע ימינה ושמאלה כשקצהו הקדמי תחוב מתחת לסרגל עץ, שמיקומו הוא שקובע את מרחק ה"גרז" ביחס לעובי העץ.

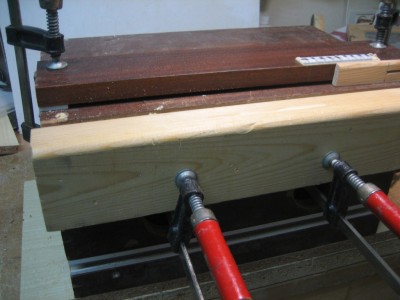

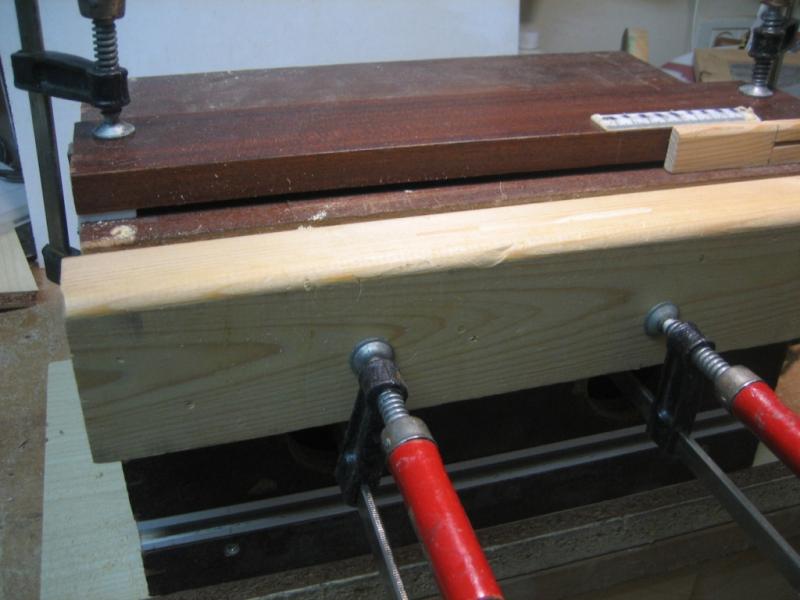

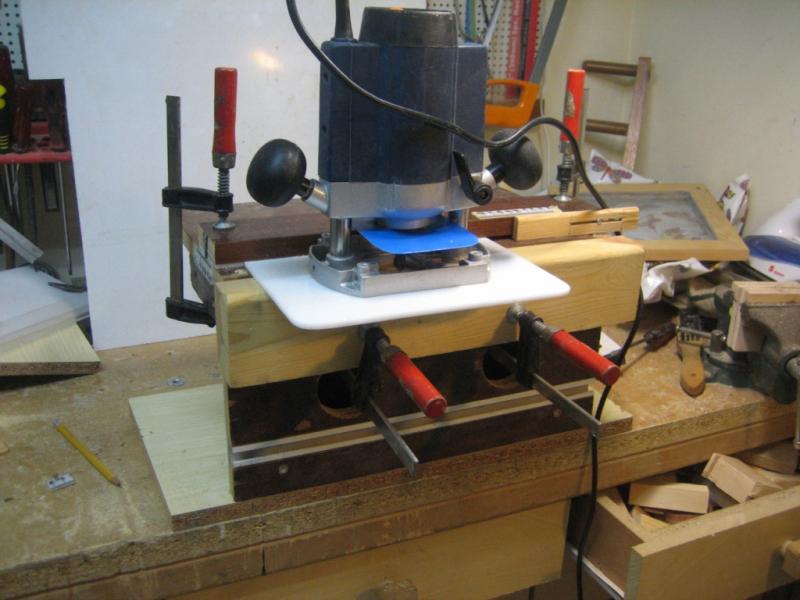

הצילום הראשון הוא מראה כללי, ואפשר לראות בו את חתיכת העץ שבה עושים את הגרז, מחוברת בקליבות למתקן כשהחלק העליון שלה נוגע בתחתית הבסיס הפלאסטי. הראוטר מעליה, על הבסיס הפלאסטי הלבן שלו, שתחוב תחת הסרגל. את החריץ שלתוכו נכנס הבסיס אפשר לראות בצילום 3. הסרגל מוגבה בחלק האחורי שלו בגובה של פלסטיק הבסיס, כדי לאפשר לבסיס לנוע ימינה ושמאלה.

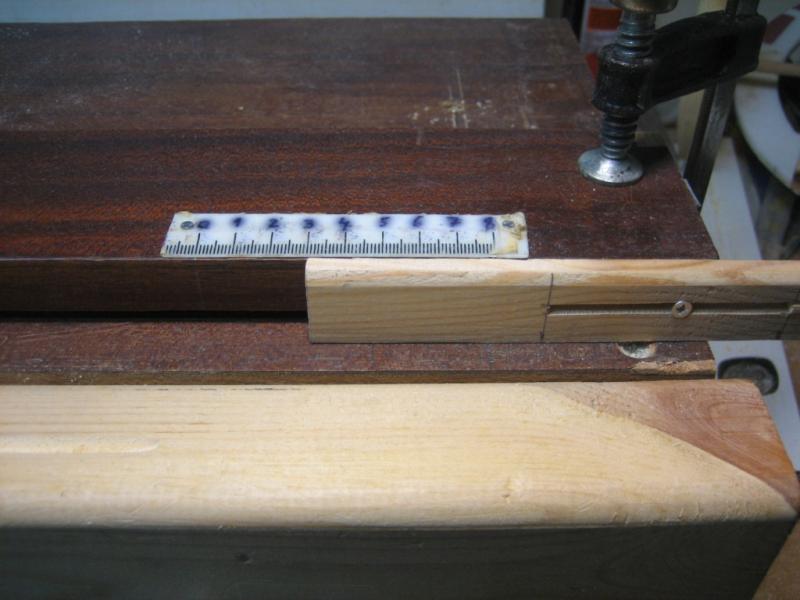

העבודה פשוטה ביותר: מצמידים (קדימה) את הבסיס לסרגל העץ, ושמאלה עד למעצור שיש בתחתית הסרגל. מתחילים ב"נגיסה" קטנה כלפי מטה ומניעים ימינה עד המקום שהגובל הקדמי (צילום 4) קובע, לפי אורך הגרז המבוקש. את הגובל הזה מכוונים לפי הסרגל הנראה בתמונה, שהאפס שלו הוא הקצה הימני של הבסיס במצב התחלה. חוזרים שמאלה עד סוף החריץ, מורידים קצת ושוב ימינה וכך הלאה.

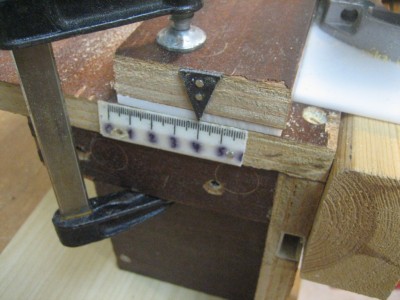

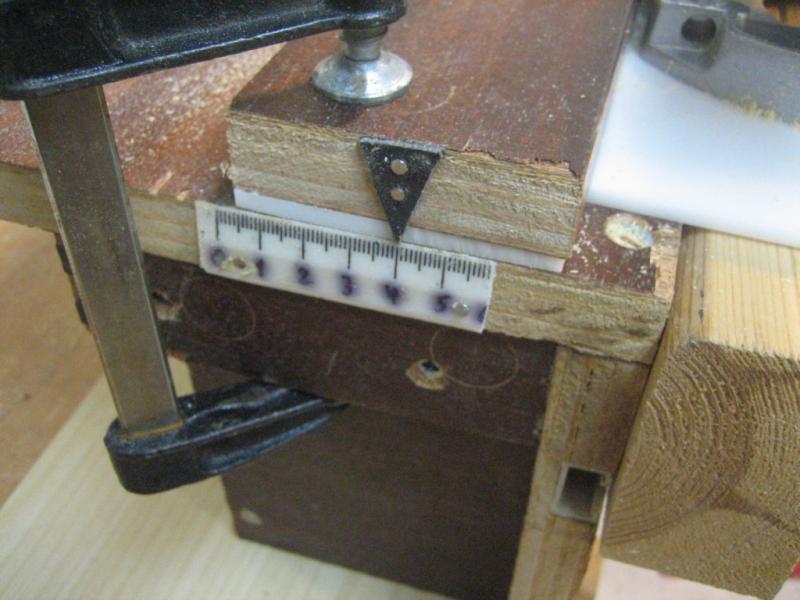

כדי לקבוע את מרחק הגרז לתוך עובי העץ, מכוונים בשני הצדדים לפי סרגלי הצד (צילום 2). נקודת האפס כוונה כשמרכז הביט הוא בדיוק בקצה הלוח העליון שהיא גם תחילת החתיכה שבה יוצרים את הגרז.

עובד יופי!

[zigi]

כדי לשפר את המתקן , יאיר נאלץ לבנות אחד חדש. והפעם אני נהנתי מהמתקן הזה, והוא כבר מונח אצלי אחר כבוד.
בהזדמנות זו תודתי נתונה לראשו הקודח של יאיר.

[harel]

יופי של רעיון. וזיגי... המוח של יאיר לא קודח...
מכרסם!
